해군 전투함 예인음탐기 녹화장치 개발

○ 사업내용

· 개발목적 : 해군 전투함정의 예인음탐기 녹화체계로 공동 활용이 가능토록
72시간 작전운용 가능한 녹화장치 개발
· 개발기간 : 2013.04월 ~ 2013.12월 (9개월 ) / 8,400만원

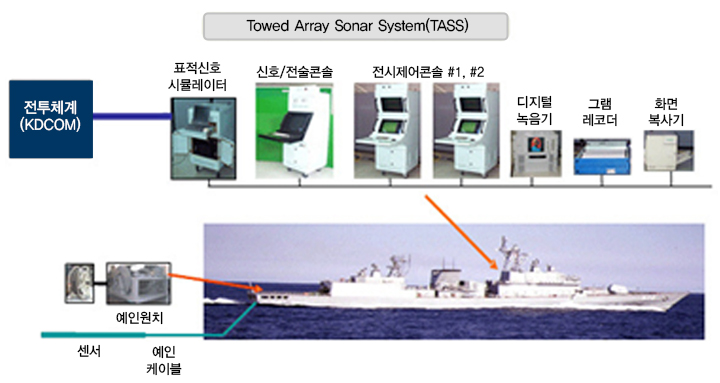

○ 예인음탐체계 구성도

○ 주요 개발 내용

· 72시간 연속작전운용을 지원하도록 녹화용량 증대
· 예인음탐기(TASS)에서 원격제어 기능 (녹화, 중지, 검색 등)
· 작전간 녹화된 수중 타켓을 분리하여 관리할 수 있는 기능
· 백업 등 녹화자료 관리 기능(파일 검색, 복사, 이동, 이름 변경 등)
· 타 함정과 작전간 녹화 자료 공유 기능 (교육, 작전운용능력 향상)
· 기존 19인치 RACK내 장착 운용
· 정보함에 장착된 ULTASS 체계에서 사용 가능토록 이중 신호체계 적용

○ 활용 및 향후추진계획

· KDX I/II/III 대잠수함전 예인음탐기(TASS) 녹화체계로 활용
· 필요 시 신세기함 등 ULTASS 체계에서 사용
· 잠수함 및 전투함의 대 잠수함전 소나 음향 녹화체계로 확대 개발/적용 필요

한국표준과학연구원(KRISS) 프로젝트 수행

○ 사업내용

· KRISS 연구개발 프로젝트 수행 간 소요되는 기능장비 개발 및 기술지원

○ 연구 개발 내역

구 분 정전용량 변화측정주파수 발생장치 정밀 디지털 전류원 장치 표준저항기 항온 전원공급장치
기능소개 인체의 질병부위에서 변화하는 정전용량 변화를 주파수로 변환하는 장치 마이크로볼트 단위의 출력전압제어로 정밀 전류원 소스 제공 마이크로 옴 단위의 표준저항 항온유지를 위한 상용전원 잡음 분리형 전원공급장치
장비형상/모델명
주요 스펙 Zigbee 무선모듈내장
2.4GHz 5dBi antenna
콜피츠 발진회로
2 MCU
7 Segments
전면 패널 GPIO 제어
1 MCU
16비트 DAC 회로
정밀전압제어 OP AMP
광 커플러를 이용한
시리얼신호 제어
밧데리 24V 6AH 4조
Digital 전압/전류계 2조 5 MCU
상전/A조/B조 전원선택
+15V/-15V Adjustable
무게 32kg

○ 주요 기술 확보

· Micro Chip 설계 및 응용기술, MCU간 데이터통신(SPI, I2C) 기술
· 안정적 정밀 주파수 발생 및 측정 기술
· 고정밀 Digital to Analog 변환기술 및 정밀 전압 제어를 위한 OP AMP 제어기술
· 밧데리 충방전 제어 기술
· Zig bee 무선통신 기술
· MCU – PC 간 원격제어 통신 및 정보처리 기술, 광 커플러 사용 기술
· 상용전원 그라운드 등 잡음을 제거한 전원설계기술
